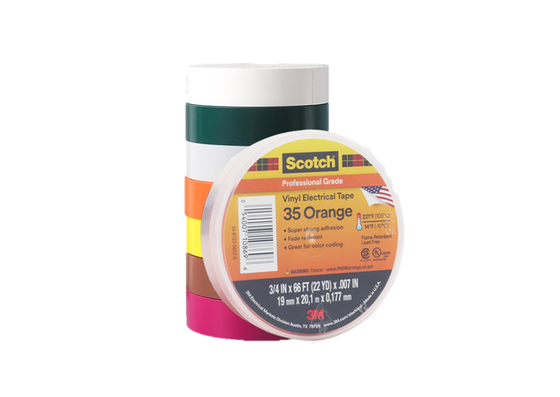

3M Scotch 35 | Codificação de Cores | Fita Isolante | Suporte de Vinil

Descrição do Produto

A 3M Scotch 35 é a fita isolante de vinil PVC de grau profissional da 3M para codificação de cores, nominal de 7 mil / 0,178–0,18 mm, PSA de borracha ou borracha-resina não corrosiva de camada única, sem liner. É para isolamento primário de emendas de até 600 V, identificação de fase, codificação de cores de cabos de motor, marcação de sistemas de tubulação, marcação de zonas de segurança, agrupamento de chicotes e revestimento externo sobre juntas LV/MV/HV. O PVC elástico oferece alta elongação, retardamento de chama, resistência UV (branco totalmente UV; outras cores resistentes ao desbotamento), resistência à abrasão/umidade/álcalis/ácidos/solventes. As faixas de temperatura regionais do TDS variam: algumas de 0–105°C, algumas de -10–105°C, UL510 nominal de 80°C, IEC/CSA contínuo por tipo (por exemplo, F-PVC P/90 ou P/105 por licença); 9 ou 10 cores resistentes ao desbotamento.

Estrutura

Características

• Codificação de fase multicolorida: 9/10 cores resistentes ao desbotamento (vermelho/amarelo/verde/azul/marrom/cinza/branco/laranja/violeta, alguns rosa) para identificação de 3 fases/multifases/neutro/terra; mais fácil do que fita preta mais marcador ou luvas termo-retráteis.
• Conformabilidade de PVC elástico de 7 mil: 0,178–0,18 mm, 225% de alongamento; sobreposição de até ~5/8 de largura em emendas de pequeno raio; mais macio que PET/vidro, mais à prova de umidade que papel, mais uniforme que vinil colorido barato.
• Isolamento de 600V mais marcação: UL510/CSA 600V, dielétrico ~1250V/mil/49,2kV/mm, IR >10⁶MΩ; isolamento primário de emenda e anel de cor em um, sem preto separado + tinta.
• Não corrosivo de borracha/borracha-resina: adesão aço/suporte 2,2N/10mm, baixa corrosão eletrolítica (fator 0,9) em cabos de Cu/Al; mais seguro a longo prazo do que fitas de pano ácidas/ad-hoc.
• Retardador de chama e resistente às intempéries/UV: retardador de chama UL510; branco totalmente UV, outros resistentes ao desbotamento para sol/chuva externa/planta/site de célula; mais seguro do que fita de embalagem colorida não FR.
• Resistência química/a amplos ambientes: abrasão, umidade, álcalis, ácidos, muitos solventes (escopo por TDS); protege cabos de motor, tubulações e chicotes melhor do que apenas filme de etiqueta.
• Faixas de temperatura regionais: algumas de 0–105°C, algumas de -10–105°C, UL510 nominal de 80°C, IEC/CSA por tipo 90/105°C; melhor que vinil apenas para uso interno, mas abaixo de -10 use de acordo com o TDS regional.
• Revestimento externo pronto para especificações: sobreposição sobre emendas de borracha/mástique para LV/MV/HV; combina cor de fase e jaqueta UV/mecânica versus fita monocromática sozinha.

Aplicações

• Identificação de 3 fases/multifases: ramais de distribuição, cabos de energia, anéis de cor de barramento de painel por amarelo/verde/vermelho ou marrom/preto/cinza para A/B/C, N, PE.
• Codificação de cabos de motor: motores rebobinados, terminais, cabos U/V/W de VFD/servo enrolados em 35 para evitar cruzamento de fases.
• Isolamento primário de emendas de fios: emendas de pigtail/crimp de 600V em ≥2 sobreposições, fornecendo isolamento e cor de fase juntos.
• Codificação de chicotes de controle/instrumentação: PLC, DCS, blocos de terminais e fios de sensor codificados por cores para rastreabilidade de inspeção/retrofit.
• Marcas de sistemas de tubulação: ar de fábrica, água, óleo, vácuo e linhas químicas com anéis de cor no corpo do tubo/válvulas de acordo com o código de cores de segurança.
• Marcação de zona de segurança: salas de painéis, tiras de aviso de bloqueio/etiquetagem/energizado no piso/equipamento com fita colorida mais sinais.
• Revestimento externo de emendas MV/HV: sobre borracha auto-fusível/mástique primário, sobreposição de 35 por cor de fase para proteção UV/abrasão/contaminação.
• Reparo menor e identificação de jaqueta de cabo: entalhes na jaqueta de controle LV, segregação de linha de site de célula/comunicações, anéis de cor de linha adicionados por retrofit.
